            Mikrotomografia komputerowa umożliwia obrazowanie zarówno zewnętrznych jak i wewnętrznych elementów budowy badanego obiektu. Wielką zaletą tomografii jest możliwość "zajrzenia" do środka obiektu bez ingerencji.

            Mikrotomograf komputerowy działa na zasadzie radiografii Rentgenowskiej. Wykonuje  serię prześwietleń rentgenowskich. Każde ze zdjęć przedstawia mapę rozłożenia gęstości w badanym materiale (absorbcji promieni X) pod innym kątem (obiekt obracany jest po każdym zdjęciu o dany kąt). Skanowanie jest długotrwałym procesem i może zająć nawet 20 godzin.

            Aby uzyskać trójwymiarowe przekroje obiektu badań, seria zdjęć wykonanych podczas skanowania musi zostać poddana dalszej obróbce - rekonstrukcji. Proces ten polega na zastosowaniu zasady odwrotnej projekcji, gdzie na podstawie wielu zdjęć przedstawiających absorpcje promieni rentgenowskich przez badany obiekt pod różnymi (jednak znanymi) kątami rekonstruowany jest obraz 3D gęstości, składający się z voxeli (pikseli 3d).

            Tak zrekonstruowane obiekty mogą być poddawane dalszej analizie. Pobieranie różnego rodzaju pomiarów (odległości, powierzchnie, objętości i wiele innych) mogą być wykonywane zarówno w 2d jak i 3d. Można również mierzyć gęstość poszczególnych części obiektu.

            Badania porównawcze struktur zewnętrznych jak i wewnętrznych dzięki mikrotomografi przeprowadzane są bezinwazyjnie, umożliwia to pracę z bardzo cennymi materiałami jak okazy typowe lub bardzo rzadkie okazy muzealne. Dodatkowo raz zbadany obiekt może być przechowywany jako zestaw plików graficznych i służyć nieskończoną ilość razy do badań, bez konieczności sięgania po materiał muzealny.

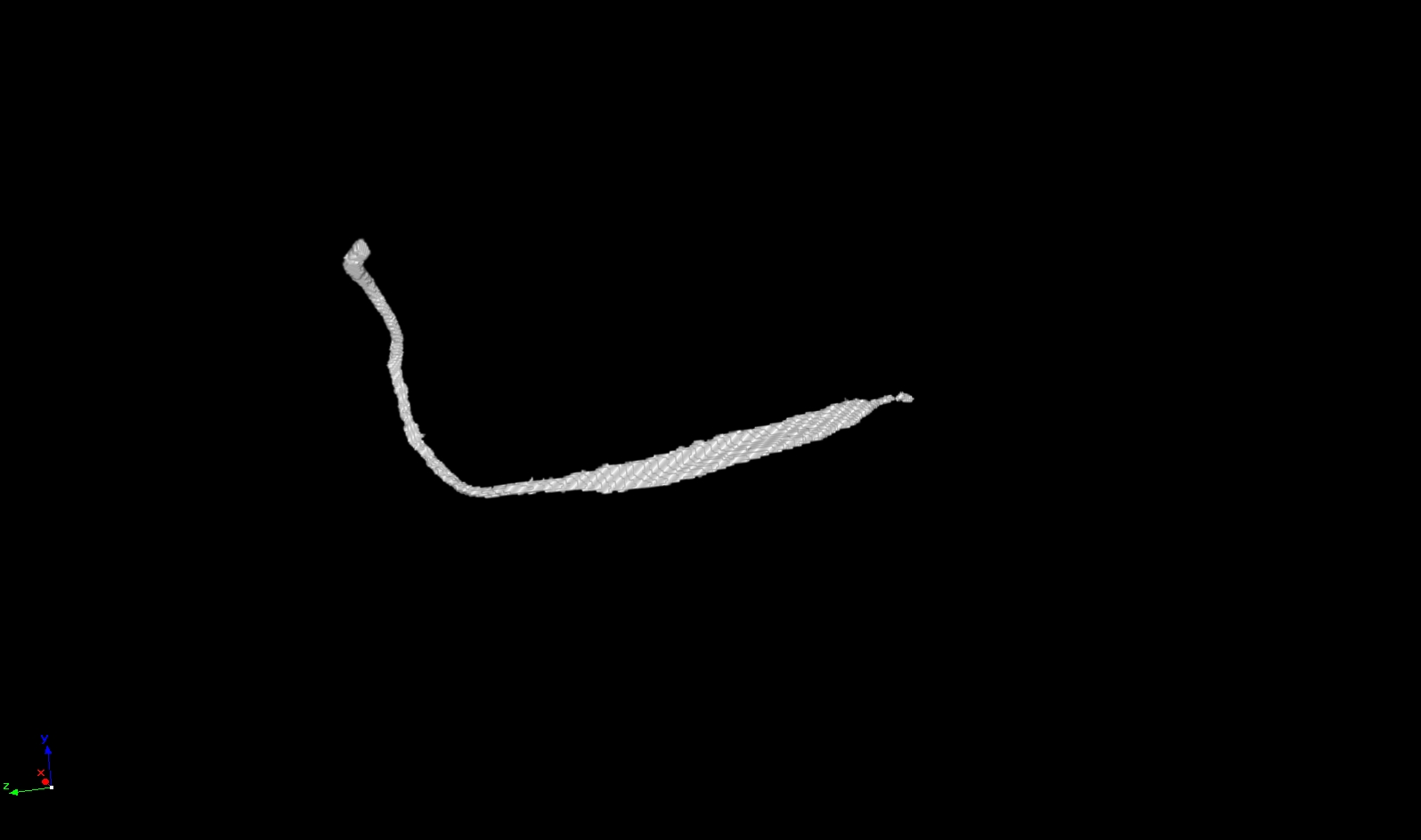

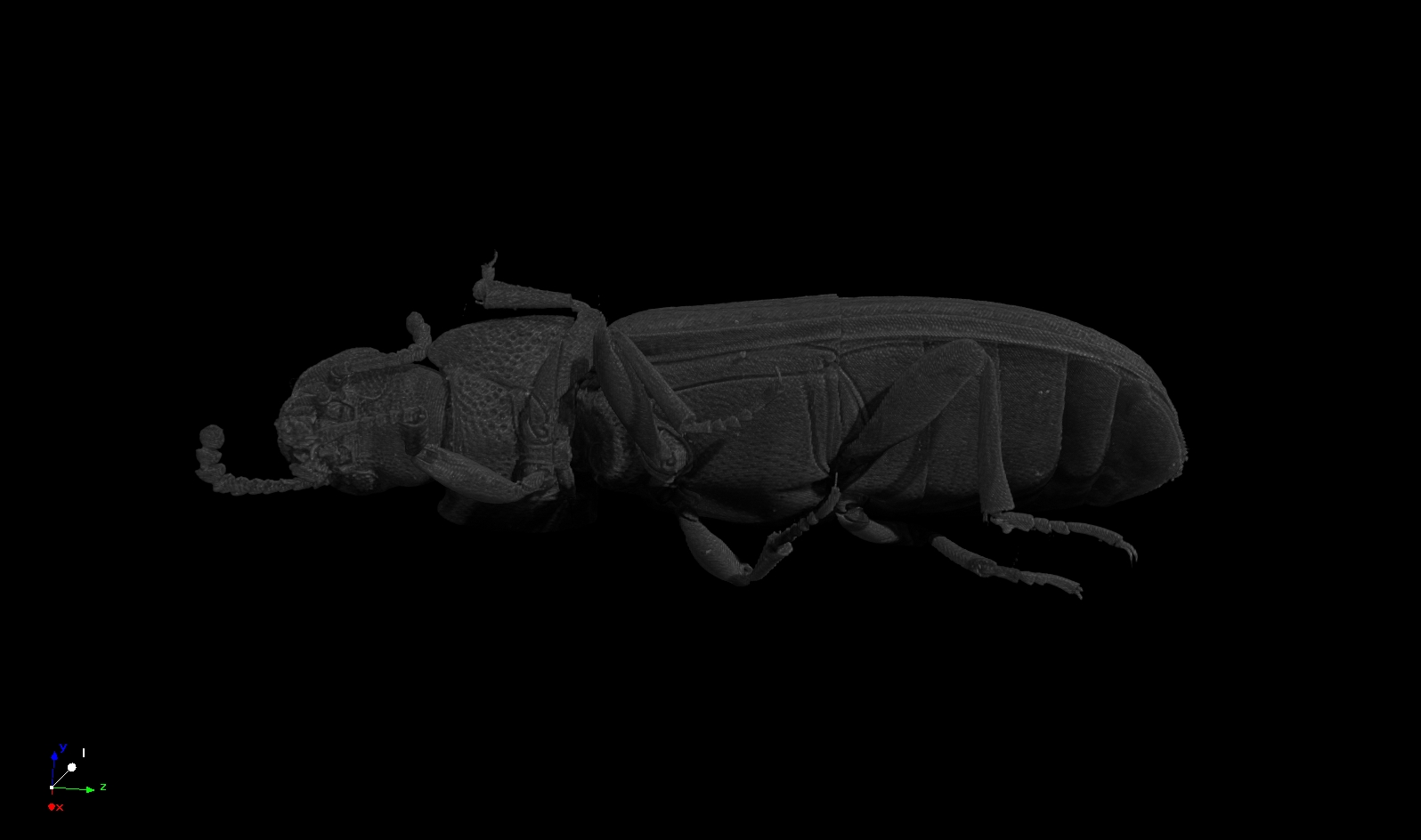

{gallery}mikrotomograf{/gallery}


Zapis w formacie STL.
Możliwość ściągnięcia i wydrukowania lub obróbki typu frezowanie/grawerowanie w celu uzyskania modelu 3D
