Elektronowy Mikroskop Skaningowy HITACHI S-3400N, wyposażony w mikroanalizator rentgenowski EDS

Podstawowe parametry mikroskopu:

  • mikroskop może pracować w trzech trybach:
    • normalnym (wysoka próżnia - detektor SE, detektor BSE),
    • niskonapięciowym (dla UACC<5kV, UACC<3kV - detektor SE),
    • naturalnym (niska próżnia - detektor BSE),
  • zakres zmian napięcia przyspieszającego od 0.3kV do 30kV,
  • stolik - automatyka w pięciu osiach: X , Y, rotacja 360oC, pochylenie: –20o + 90o i zakres pracy wzdłuż osi Z (FWD – Free Working Distance) od 4 do 60 mm.
  • komora robocza o średnicy wewnętrznej 215mm,,
  • zakres powiększeń: od 5 x do 300.000x dla WD = 10 mm,
  • Mikroanalizator rentgenowski EDS umożliwia analizę jakościową i ilościową w mikroobszarach, wykonujemy analizę punktowa (tzw. spectrum i point and shoot), analizę liniową (tzw. linescan) i powierzchniową (tzw. mapping).
    Za pomocą mikroskopu skaningowego wykonujemy badania zarówno materiału biologicznego, jak i badania morfologii i topografii metali i ich stopów, materiałów ceramicznych, kompozytowych, polimerów.

    Mikroskop dodatkowo wyposażony jest w:

  • stolik chłodzący (system Peliera),
  • kamerę do obserwacji komory CCD na podczerwień.

    Urządzenia dodatkowe:

  • urządzenie do suszenia preparatów biologicznych w atmosferze CO2 w punkcie krytycznym (critical point dryer) E3100 „Jumbo”,
  • napylarka jonowa Typ SC7640 (do napylania próbek metalami).

  • Laboratorium oferuje możliwość przygotowania próbek z materiału biologicznego.
    Każde zlecenie traktowane jest indywidualnie, osoby i instytucje zainteresowane współpracą proszone są o kontakt z …

    Dr inż. Magdalena Kowalewska - Groszkowska
    tel. 22 357-50-01
    22 357-30-01

    e-mail: Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.


    Przykłady:


    ImageImage Image

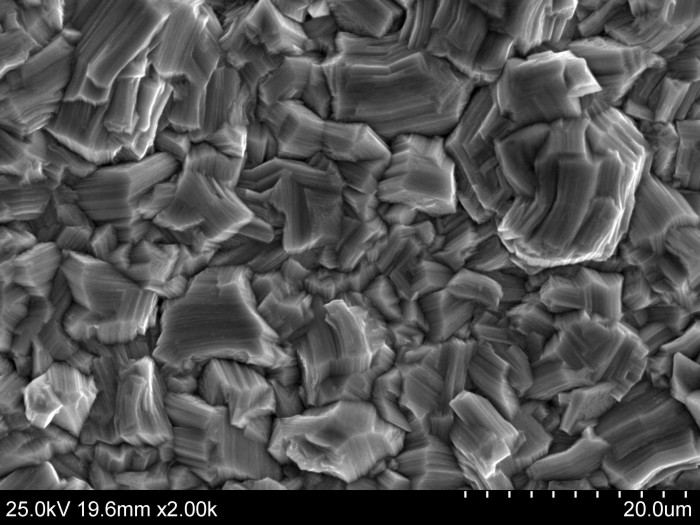

     1DC k_m01
    Enicocephalidae

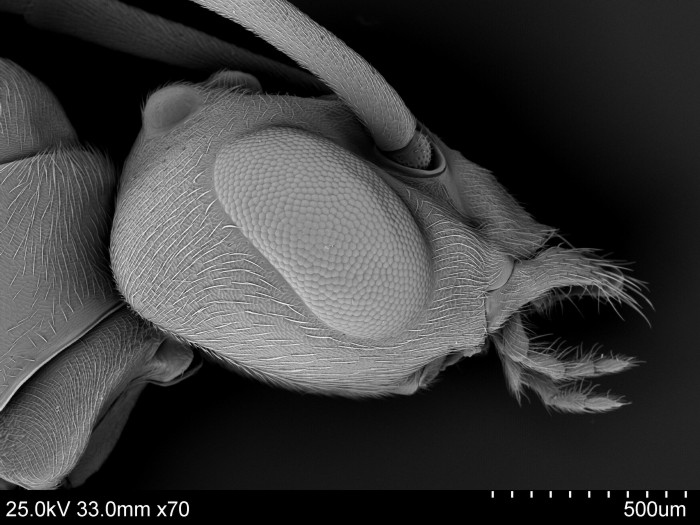

    F pressilabris samiec
     Image Image Image
    Kokolit 1
    Kokolit 2

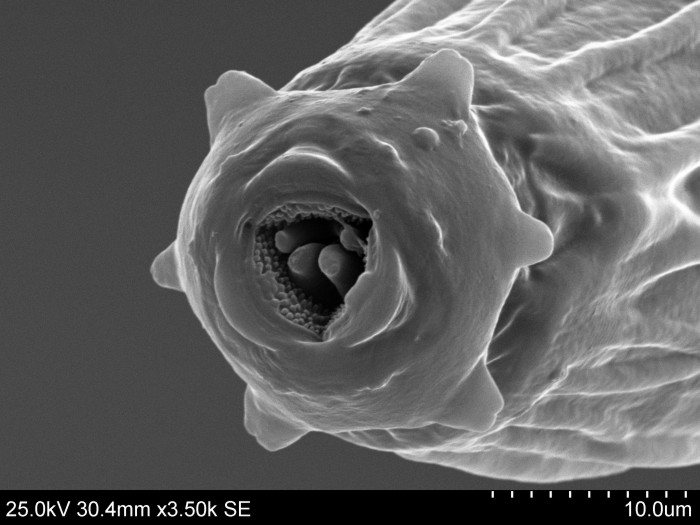

    Trissonchulus benepapillosus
     ImageImage Image
    Oko komara
    Warstwa fosoranowa na AL
    Trissonchulus benepapillosus
     ImageImage Image
     Fragment przewodu pokarmowego ślimaka Ceapea vindobonensis
     Fragment przewodu pokarmowego ślimaka Ceapea vindobonensis(obraz SE)
    Ochterus

     ImageImage  Image

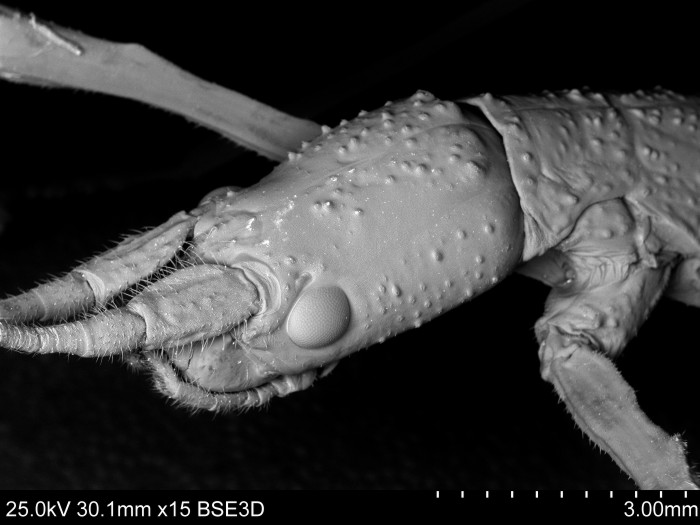

    Fragment skrzydła Borysthenes  Patyczak

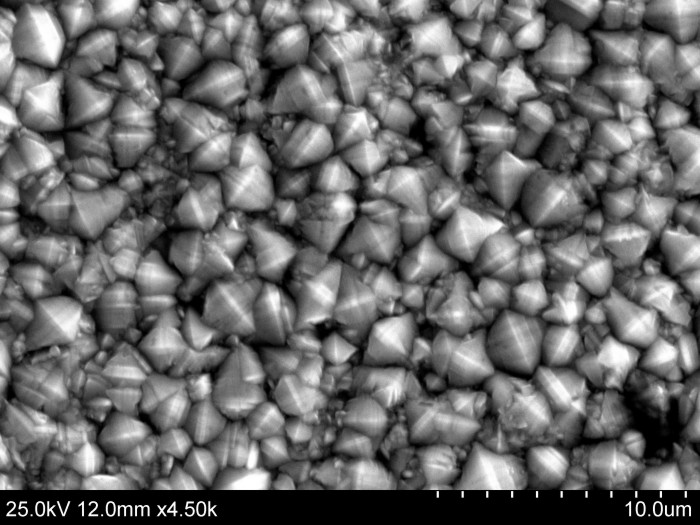

    Warstwa Ni

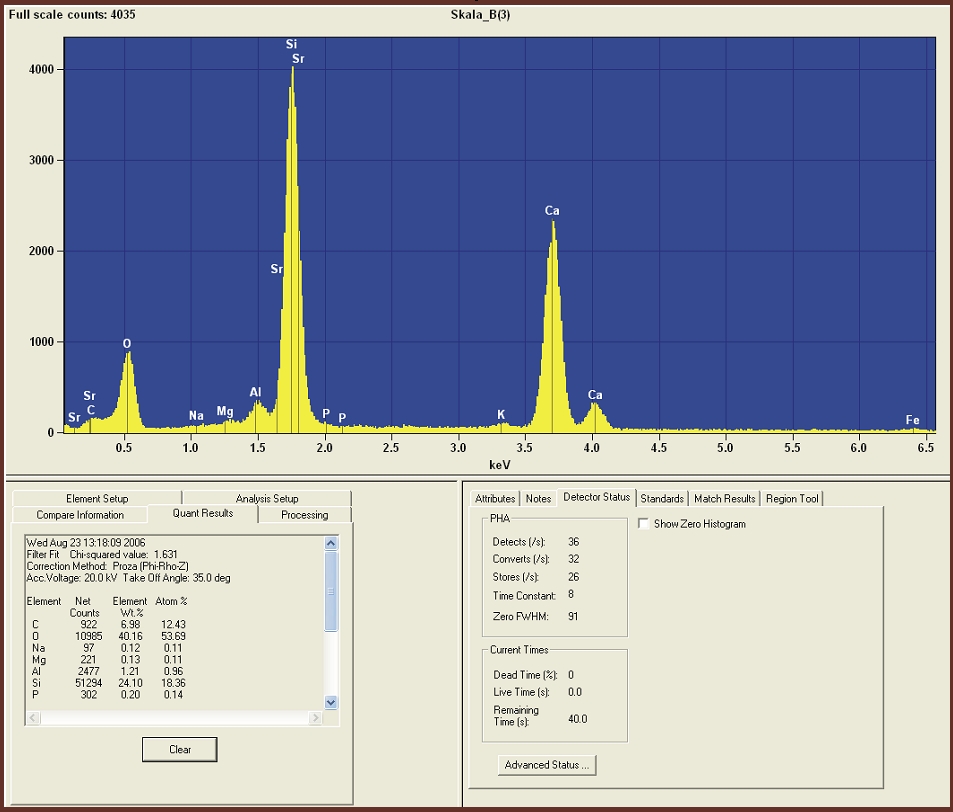

    Jakościowe i ilościowe analizy składu chemicznego w mikroobszarze (EDS) oraz mapping obrazu i linescan
    Opoka - okolice Bychawy Skorupa ślimaka
    - Helicidae: Cepaea

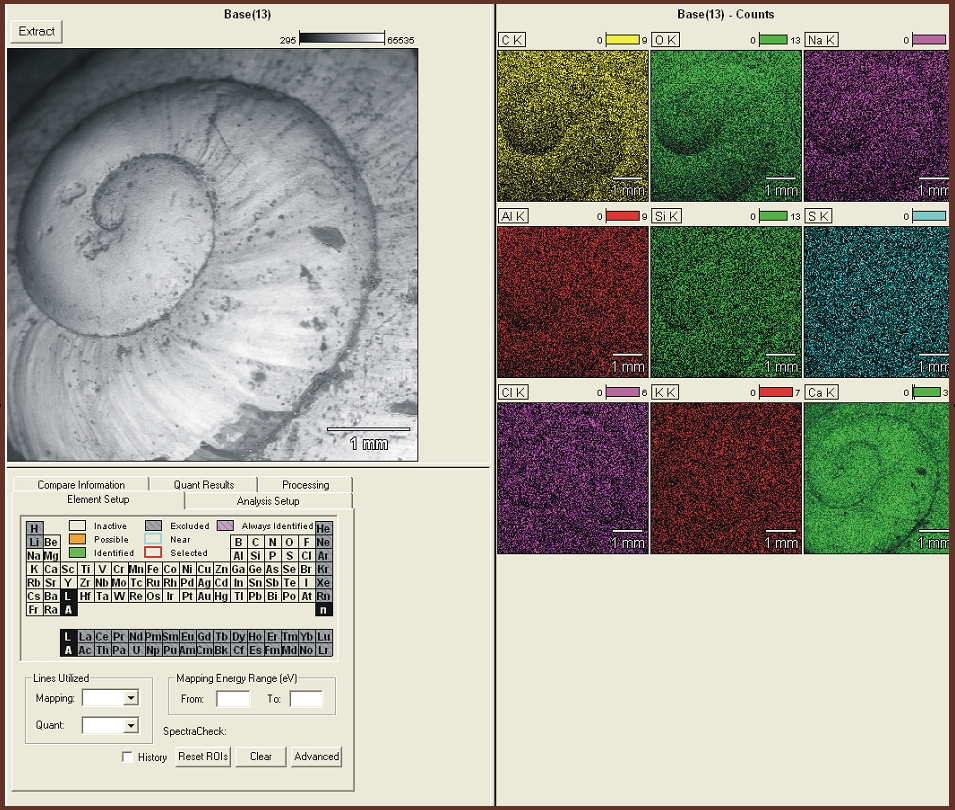

     Skorupa ślimaka
    - Helicidae: Cepaea

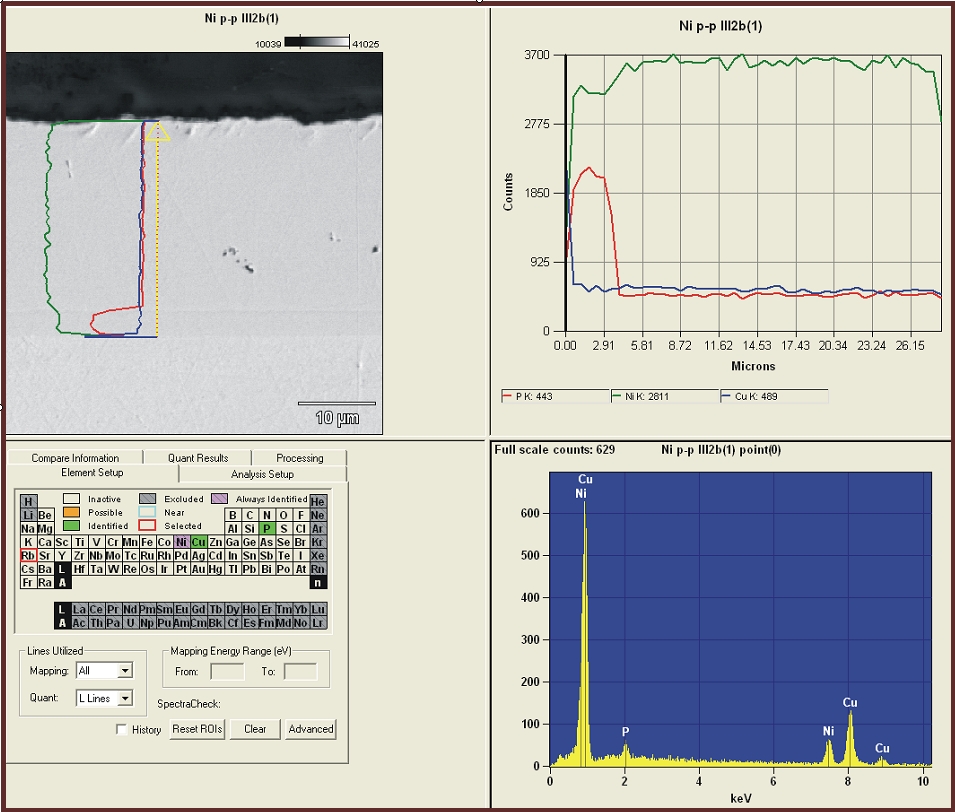

    Warstwa Ni na warstwie NI-P
    (podłoże Cu)
